西安粉尘处理设备厂家详细介绍了滤筒除尘器的结构

2025-12-09

次

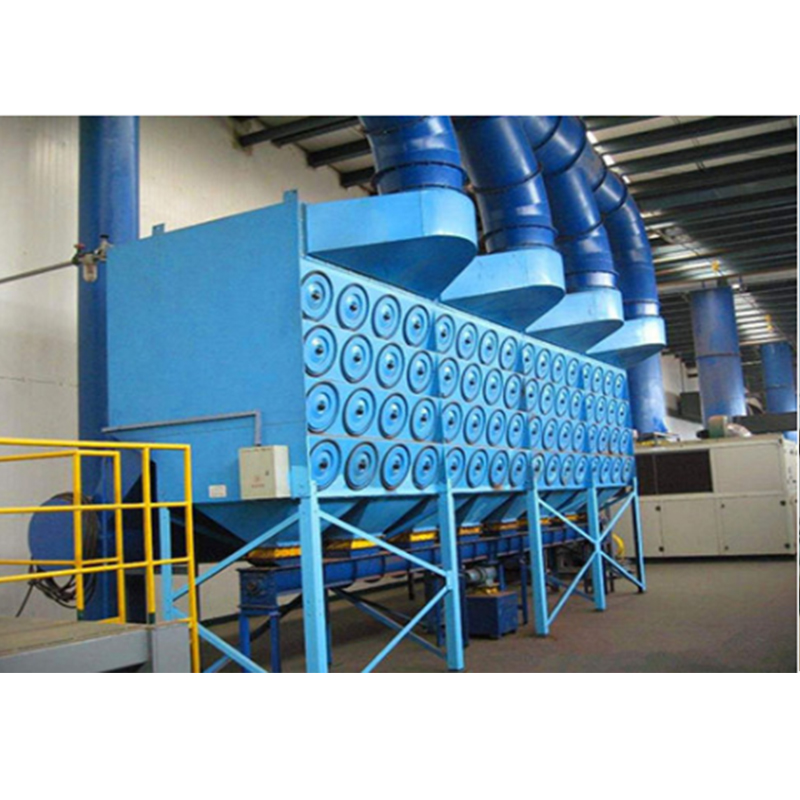

滤筒除尘器是一种高效的除尘设备，其结构设计精密且功能明确，主要由以下核心部件构成。

1. 箱体

箱体作为除尘器的外壳，起到保护和支撑内部部件的作用。通常采用钢板焊接或组装而成，具备足够的强度和密封性，能有效防止粉尘外漏，确保设备稳定运行。

2. 滤筒

滤筒是除尘器的核心过滤部件，采用褶皱式滤料制成以增大过滤面积。滤料材质多样，如聚酯纤维等，可根据不同工况和粉尘特性选择，确保高效过滤。


3. 脉冲喷吹系统

该系统包括脉冲阀和喷吹管等组件。脉冲阀在控制系统的指令下瞬间释放压缩空气，通过喷吹管向滤筒内部喷射，使滤筒产生振动，从而清除附着表面的粉尘。

4. 清灰系统

清灰系统除脉冲喷吹方式外，还包括机械振打等其他方法。其核心作用是及时清除滤筒表面积尘，维持滤筒的过滤性能和设备的连续稳定运行。

5. 进气口和出气口

进气口用于含尘气体的进入，而出气口则是净化后气体的排出通道。两者的设计直接影响气体流动分布和整体过滤效果，需合理规划以优化性能。

6. 灰斗

灰斗位于除尘器下部，用于收集从滤筒清除下来的粉尘。其设计带有一定倾斜角度，便于粉尘顺利滑落至卸灰装置，避免内部积灰。

7. 卸灰装置

常见类型如星型卸料器，作用是将灰斗内的粉尘有序排出，确保灰斗内部无积存，从而保障除尘器的持续正常工作。
