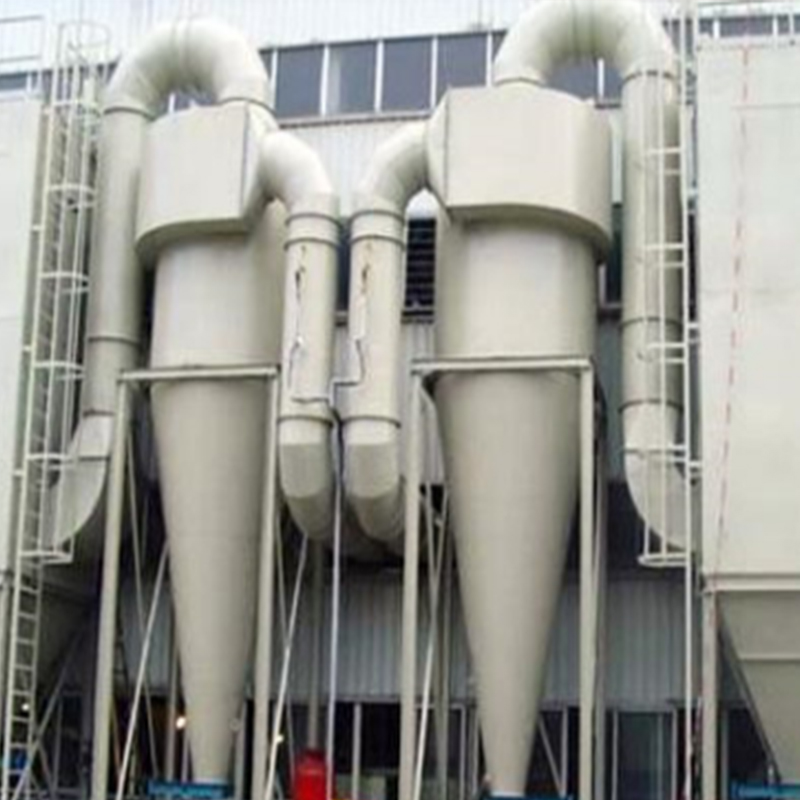

西安粉尘处理设备厂家详细分析了旋风除尘器排风管的直径和插入深度

西安粉尘处理设备厂家详细分析了旋风除尘器排风管的直径和插入深度

一、排风管直径的选择

旋风除尘器的排风管直径对其除尘效率有着显著的影响。

直径过小：当排风管直径减小时，内旋流的旋转范围会相应减小，这有助于减少粉尘从排风管排出的可能性，从而提高除尘效率。然而，过小的直径会导致出风口速度增加，进而增大阻力损失。这不仅会增加能耗，还可能对除尘器的稳定运行产生不利影响。

直径过大：若增大排风管直径，虽然可以明显减小阻力损失，但过大的直径会使得排风管与圆筒体管壁之间的距离过近，容易形成内、外旋流的“短路”现象。这种情况下，外旋流中部分未被清除的粉尘会直接混入排风管中排出，从而显著降低除尘效率。

因此，为了在保证除尘效率的同时尽量减小阻力损失，一般认为排风管直径为圆筒体直径的0.5~0.6倍是一个比较合适的选择。这个范围内的直径可以在一定程度上平衡除尘效率和阻力损失之间的关系。

二、排风管插入深度的确定

排风管的插入深度同样对旋风除尘器的除尘效率有着重要影响。

插入过浅：如果排风管插入过浅，进风口含尘气流可能会直接进入排风管，从而绕过除尘器的主要除尘区域。这将导致大量粉尘未经有效分离就直接排出，严重影响除尘效率。

插入过深：相反，如果排风管插入过深，会增加气流与管壁的摩擦面，进而增大阻力损失。同时，过深的插入深度还会使排风管与锥筒体底部的距离缩短，增加灰尘二次返混排出的机会。这不仅会降低除尘效率，还可能对除尘器的使用寿命产生不利影响。

因此，为了在保证除尘效率的同时尽量减小阻力损失和避免灰尘二次返混排出，排风管的插入深度一般以略低于进风口底部的位置为宜。这个位置的确定可以根据具体的旋风除尘器结构和运行参数进行调整和优化。

西安粉尘处理设备厂家总结，旋风除尘器排风管的直径和插入深度是影响其除尘效率的重要因素。在选择排风管直径时，需要综合考虑除尘效率和阻力损失之间的关系；在确定排风管插入深度时，则需要考虑避免进风口含尘气流直接进入排风管以及减少灰尘二次返混排出的机会。通过合理的选择和调整，可以确保旋风除尘器在实际应用中达到至佳的除尘效果。
