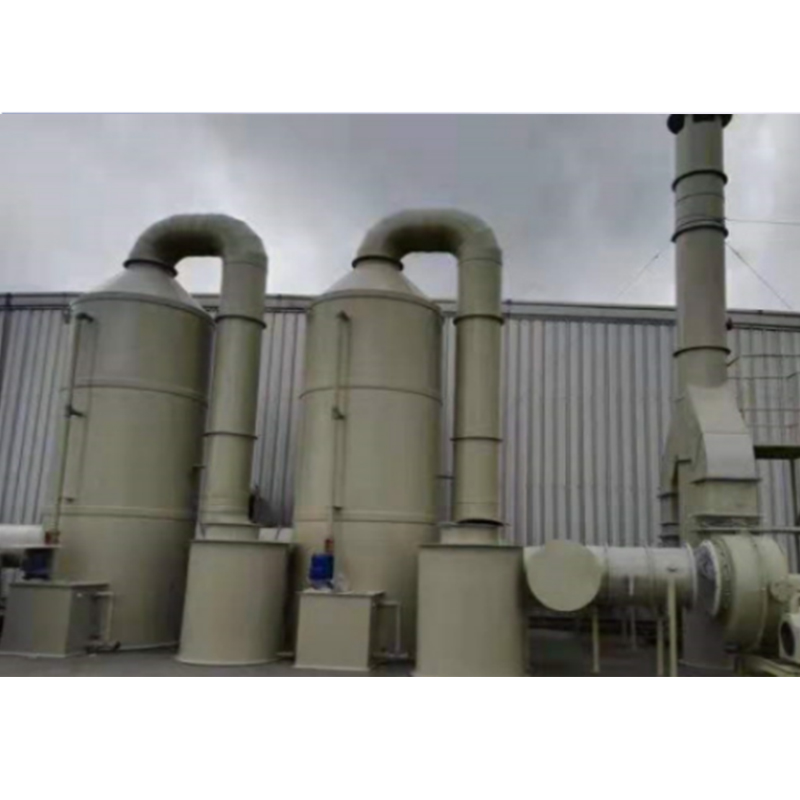

西安废气净化设备厂家介绍了喷淋塔的结构组成

2026-03-10

次

除雾层：一般用格栅板隔开，上面置放填料，填料层高度可达500mm。为提高除雾效能，可加装板式除雾器，有效去除废气中的液滴。

喷淋层：由喷淋管和喷嘴组成。根据喷淋塔直径大小，设置不同密度的喷淋管和喷嘴。喷嘴喷雾均匀，流量大且不易堵塞，确保吸收液能够均匀喷淋到填料上。

填料层：位于除雾层和喷淋层之上，主要填料有多面空心球、拉西环等。填料层作为气液两相间接触构件的传质设备，底部装有填料支承板，填料以乱堆方式放置在支承板上，上方安装填料压板，防止填料被上升气流吹动。


视窗：又称检测口，通常有φ500mm和φ400mm两种规格。视窗的主要作用是观测喷淋塔运行情况，以及方便更换填料和检修喷嘴。

活接球阀：主要用于控制循环水的开关，便于操作和维护。

循环水箱：是喷淋塔的重要组成部分，水箱可以灵活设置，与喷淋塔塔体连接或者不连接，为吸收液的循环提供储存和供应功能。
